📡 Halterung für FTM-510 & FTM-500 aus dem 3D-Drucker: Warum 60€ oder mehr für eine handelsübliche Halterung bezahlen, wenn Ihr 3D-Drucker für weniger als 3€ eine massgeschneiderte herstellen kann? Dieser vollständige Leitfaden begleitet Sie beim Bau einer 3D-gedruckten Halterung für die Yaesu-Mobiltransceiver FTM-510DE und FTM-500DE: kostenlose STL-Dateien, Materialwahl, Druckparameter und Montagetipps.
📻 Die Yaesu FTM-510DE und FTM-500DE im Überblick
Die Yaesu FTM-510DE und FTM-500DE sind Dualband-Mobiltransceiver (144/430 MHz) für den Einsatz im Fahrzeug oder als Feststation. Diese kompakten Geräte bieten neben klassischem analogem FM auch die Digitalbetriebsart C4FM (System Fusion), mit besserer Audioqualität und erweiterten Funktionen wie Datenübertragung und GPS-Nachrichten.

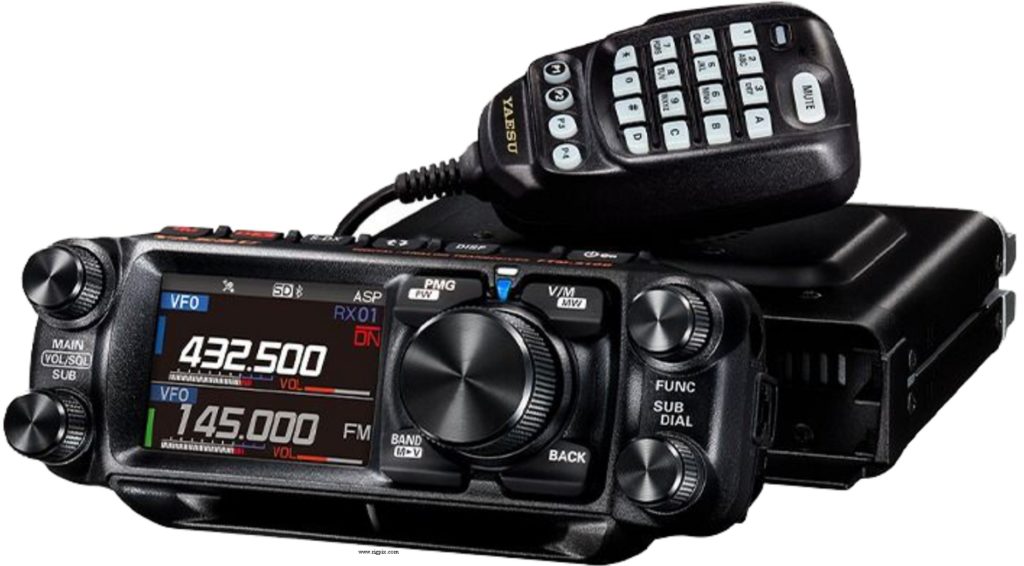

Yaesu FTM-510DE ASP: Mobiltransceiver 144/430 MHz C4FM/FM mit Farb-Touchscreen und DTMF-Mikrofon. Foto: RigPix
Der FTM-510DE ist das neuste Modell (2024) und Nachfolger des FTM-500DE. Er behält das kompakte Format mit einem abnehmbaren Bedienteil bei: Das Gerät selbst lässt sich unter einem Sitz oder im Kofferraum montieren, und nur das Bedienteil bleibt griffbereit. Genau für dieses abgesetzte Bedienteil braucht es eine passende FTM-510 Halterung aus dem 3D-Drucker.
Yaesu FTM-500DE: der kompakte Vorgänger mit Farb-TFT-Display. Foto: RigPix
Vergleich FTM-510DE und FTM-500DE
| Merkmal | FTM-510DE | FTM-500DE |
|---|---|---|
| Bänder | 144/430 MHz | 144/430 MHz |
| Sendeleistung | 55W (VHF) / 50W (UHF) | 50W (VHF) / 40W (UHF) |
| Betriebsarten | C4FM, FM, AM (RX) | C4FM, FM, AM (RX) |
| Display | TFT 2.4" Farb-Touchscreen | TFT 2.0" Farbe |
| Super-DX | ✔ Ja | ✘ Nein |
| ASP (Audio-DSP) | ✔ Ja (ASP-Version) | ✘ Nein |
| Bluetooth | ✔ Ja | ✔ Ja |
| Eingebautes GPS | ✔ Ja | ✔ Ja |
| Abgesetztes Bedienteil | ✔ Abnehmbar | ✔ Abnehmbar |
| Abmessungen (Gerät) | 139 × 43 × 120 mm | 139 × 43 × 120 mm |
| Gewicht | ~1.2 kg | ~1.1 kg |
| Richtpreis (Schweiz) | ~550-650 CHF | ~400-500 CHF |
💡 Gut zu wissen: Beide Modelle haben dieselben Abmessungen des Bedienteils und dasselbe Befestigungssystem. Eine für das eine Modell konstruierte FTM-510 Halterung aus dem 3D-Drucker ist daher auch mit dem anderen kompatibel. Die STL-Dateien sind austauschbar.
🛠 Warum eine Halterung aus dem 3D-Drucker?
Yaesu bietet offizielle Halterungen wie das SJMK-500 (Separationskit) und die MMB-103 (Mobilhalterung) an, doch diese haben einige Nachteile:
- Hoher Preis: Das SJMK-500 kostet etwa 60-80 CHF, die MMB-103 etwa 30-40 CHF
- Eingeschränkte Verfügbarkeit: bei den Händlern oft nicht an Lager
- Keine Anpassung: nur ein Winkel, nur eine mögliche Konfiguration
- Einfache Materialien: gewöhnlicher Spritzguss-Kunststoff ohne Verstärkungsoption
Der 3D-Druck ist eine günstige und anpassbare Alternative, um eine FTM-510 Halterung aus dem 3D-Drucker perfekt auf Ihre Installation abzustimmen.
💰 Unschlagbarer Preis
Weniger als 3€ Filament gegenüber 60-80 CHF für die offizielle SJMK-500-Halterung. Eine Ersparnis von über 95%!
✎ Volle Anpassung
Passen Sie den Neigungswinkel an, fügen Sie Kabeldurchführungen hinzu, ändern Sie die Abmessungen: Die STL-Datei ist Ihr Ausgangspunkt.
⚡ Sofort verfügbar
STL herunterladen und in 3 Stunden drucken. Kein Warten auf eine Lieferung, keine Lieferengpässe mehr.
🌐 Open-Source-Community
Dutzende kostenlose Modelle auf Thingiverse und Printables, laufend verbessert von der Amateurfunk-Community.
📄 Kostenlose STL-Dateien für die FTM-510 Halterung aus dem 3D-Drucker
Mehrere STL-Modelle stehen kostenlos zur Verfügung, um eine Halterung für den FTM-510 oder FTM-500 zu drucken. Hier die besten, von der Community getesteten Modelle:
| Modell | Typ | Plattform | Bemerkungen |
|---|---|---|---|
| FTM-500 Desktop Stand | Tischhalterung | Thingiverse | Schrauben M5x10mm. Einfach und wirkungsvoll. |
| FTM-500 Head Unit Mount | Fahrzeughalterung | Thingiverse | ABS empfohlen. Über 1 Monat im Auto getestet. |
| FTM-500 Car Mount (lighter socket) | Halterung für Zigarettenanzünder | Printables | Montage ohne Eingriff, kein Bohren nötig. |
| FTM-500 Jeep JL Mount | Jeep-spezifische Halterung | Printables | Für das Armaturenbrett des Jeep JL/Gladiator konstruiert. |
3D-gedruckte Tischhalterung für das Bedienteil des FTM-500/510. Modell: Zamboni216 (Thingiverse, CC)
🔗 STL-Download-Links:
📦 FTM-500 Desktop Stand (Thingiverse): Tischhalterung mit M5-Schrauben
📦 FTM-500 Head Unit Mount (Thingiverse): robuste Fahrzeughalterung aus ABS
📦 FTM-500 Car Mount (lighter socket) (Printables): Befestigung am Zigarettenanzünder
📦 FTM-500 Head Mount Jeep JL (Printables): Jeep-spezifische Halterung
📦 Yeggi-Suche «FTM-500»: STL-Suchmaschine für weitere Modelle
Fahrzeughalterung aus ABS für das Bedienteil des FTM-500/510. Modell: Arkanoid1000 (Thingiverse, CC)
🏭 Welches Material für die FTM-510 Halterung aus dem 3D-Drucker?
Die Materialwahl ist entscheidend, besonders wenn die Halterung ins Fahrzeug kommt. Im Sommer erreicht das Innere eines Autos in der Sonne leicht 60-80°C, mehr als PLA thermisch aushält.
| Material | Erweichungstemp. | Festigkeit | Verarbeitung | Empfohlene Verwendung |
|---|---|---|---|---|
| PLA | ~55-60°C | ★★☆☆☆ | ★★★★★ | Nur Schreibtisch / Innenraum |
| PETG | ~75-80°C | ★★★★☆ | ★★★★☆ | Fahrzeug ✔ (empfohlen) |
| ABS | ~95-105°C | ★★★★★ | ★★☆☆☆ | Fahrzeug / aussen (am widerstandsfähigsten) |
| ASA | ~95-100°C | ★★★★★ | ★★★☆☆ | Fahrzeug / UV-beständig |
Vergleichsdiagramm der Erweichungstemperaturen nach 3D-Druck-Material
⚠️ Achtung, PLA im Fahrzeug: PLA beginnt sich schon ab 55°C zu verformen. In der Schweiz kann das Innere eines Autos in der Sommersonne 60-80°C erreichen. Verwenden Sie nie PLA für eine FTM-510 Halterung aus dem 3D-Drucker, die ins Fahrzeug kommt. Bevorzugen Sie PETG (guter Kompromiss zwischen Verarbeitung und Festigkeit) oder ABS (maximale Wärmebeständigkeit).
⚙️ Empfohlene Druckparameter
Hier die optimalen Parameter für eine solide und zuverlässige FTM-510 Halterung aus dem 3D-Drucker:
| Parameter | Empfohlener Wert | Bemerkungen |
|---|---|---|
| Layer height | 0.2 mm | Guter Kompromiss zwischen Tempo und Qualität |
| Infill | 15-20% | Ausreichend für ~1.2 kg. 30% für mobilen Einsatz/Fahrzeug. |
| Stützstrukturen | EIN (je nach Modell) | Nötig für Überhänge >45° |
| Wände (walls) | 3-4 | Verstärkt die Aussenstruktur |
| Ober-/Unterschichten | 4-5 | Verbessert die Biegefestigkeit |
| Düsentemp. (PETG) | 230-245°C | Je nach Filamentmarke |
| Betttemp. (PETG) | 70-80°C | Verhindert Warping |
| Geschwindigkeit | 40-60 mm/s | Reduzieren für bessere Schichthaftung |
💡 Tipp: Für maximale Festigkeit richten Sie das Teil so aus, dass die Hauptkräfte parallel zu den Schichten wirken (nicht senkrecht dazu). Die Haftung zwischen den Schichten ist beim FDM-Druck immer der Schwachpunkt.
🔧 Montage und Einbau der Halterung
Schritt für Schritt: So montieren Sie Ihre FTM-510 Halterung aus dem 3D-Drucker:
- Abmessungen prüfen: Prüfen Sie vor dem Druck, ob das STL-Modell zu Ihrem Bedienteil passt (FTM-510DE oder FTM-500DE). Beide sind in den Abmessungen kompatibel.
- Drucken und entgraten: Entfernen Sie nach dem Druck sorgfältig die Stützstrukturen und entgraten Sie die Kanten mit Schleifpapier (Körnung 200-400) für eine genaue Passform.
- Passform testen: Setzen Sie das Bedienteil ohne Befestigung auf die Halterung, um Ausrichtung und Blickwinkel zu prüfen.
- Halterung befestigen: Je nach Modell mit M5-Schrauben (Schreibtisch), doppelseitigem Klettband (Armaturenbrett) oder Blechschrauben (feste Montage).
- Kabel verlegen: Führen Sie das Separationskabel zwischen Bedienteil und Gerät. Verwenden Sie Kabelclips oder die im 3D-Modell integrierten Durchführungen.
- Schlusstest: Prüfen Sie die Stabilität unter realen Bedingungen (Vibrationen, Beschleunigungen) und passen Sie bei Bedarf an.
💡 Befestigungstipp: Kombinieren Sie Industrie-Klettband (3M Dual Lock) mit Schrauben für eine Befestigung, die zugleich fest und abnehmbar ist. Klettband allein hält etwa 2-3 kg pro cm², doch im Fahrzeug lösen es die Vibrationen mit der Zeit. Eine oder zwei Sicherungsschrauben beheben dieses Problem.
🛒 Handelsübliche Alternativen
Falls Sie keinen 3D-Drucker haben, hier die erhältlichen handelsüblichen Halterungen für FTM-510DE und FTM-500DE:
| Halterung | Typ | Richtpreis | Bemerkungen |
|---|---|---|---|
| Yaesu SJMK-500 | Separationskit Bedienteil | ~60-80 CHF | Offizielle Yaesu-Halterung mit Winkel und Kabel |
| Yaesu MMB-103 | Mobilhalterung | ~30-40 CHF | Einfache Halterung fürs Armaturenbrett |
| Lido LM-500 | Saugnapfhalterung | ~40-50 CHF | Befestigung an Windschutzscheibe/Fenster, verstellbar |
| RAM Mount | Universalhalterung | ~50-80 CHF | Modulares System mit Kugel und Arm |
| 3D-Druck | Massgeschneiderte Halterung | ~3-5 CHF | Anpassbar, STL kostenlos |
