In der dynamischen Welt des digitalen Amateurfunks hat sich WPSD als Software-Suite der neuen Generation für digitale Sprache etabliert. Tausende Funkamateure weltweit nutzen sie für ihre persönlichen Hotspots und Relais. Entdecken Sie in diesem ausführlichen Artikel alle Funktionen von WPSD und wie es Ihr Funkerlebnis verändern kann.
Einführung in WPSD
Ursprünglich 2020 von Chip Cuccio (W0CHP) unter dem Namen "W0CHP-PiStar-Dash" entwickelt, ist das Projekt im Lauf der Zeit exponentiell gewachsen, sodass das Akronym WPSD zum offiziellen Namen der Software wurde. Es steht rekursiv für "WPSD Plausibly Signifies Divergence".
WPSD unterstützt die digitalen Sprachbetriebsarten DMR, D-Star, Yaesu System Fusion (YSF/C4FM), P25, NXDN sowie die Pager-Datenbetriebsart POCSAG. Als freie Open-Source-Software (FOSS) ist WPSD die moderne Weiterentwicklung von Pi-Star, mit deutlich erweiterten Funktionen und einer überarbeiteten Benutzeroberfläche.
Ursprung und Entwicklung des Projekts
WPSD verdankt viel der Arbeit von José Uribe (CA6JAU) mit seiner Firmware MMDVM_HS sowie Jonathan Naylor (G4KLX) mit seiner MMDVM-Tool-Suite, die die Grundlage des Projekts bilden. Die Software begann als grosser Fork von Pi-Star, entwickelte sich aber rasch zu einem eigenständigen Projekt mit eigener Identität und eigenem Entwicklungsweg.
Schon gewusst? Als Pi-Star nicht mehr aktiv aktualisiert wurde, ergriff Chip W0CHP die Initiative und schuf WPSD: Er hielt den Code nicht nur aktuell, sondern ergänzte zahlreiche Funktionen und Verbesserungen. Heute hat WPSD ein offizielles Entwicklerteam (WPSD Core Dev Team), das zum Projekt beiträgt. Aus dem ursprünglichen Ein-Personen-Projekt ist so eine Gemeinschaftsarbeit geworden.
Unterstützte digitale Betriebsarten
WPSD zeichnet sich durch die vollständige Unterstützung aller wichtigen digitalen Sprachprotokolle im Amateurfunk aus. Hier ein detaillierter Überblick über jede unterstützte Betriebsart:
📡 M17
Vollständig quelloffenes digitales Sprach- und Datenprotokoll, 2019 in Polen von SP5WWP lanciert. Es verwendet eine 4-stufige FSK-Modulation in einem 9 kHz breiten Kanal. Keine zentrale Registrierung nötig, daher ideal für Experimentierfreudige.
📡 DMR (Digital Mobile Radio)
ETSI-Standard, veröffentlicht 2005. Verwendet TDMA mit 4-stufiger FSK-Modulation in einem 12.5-kHz-Kanal und verdoppelt so effektiv die Kanalkapazität. WPSD unterstützt BrandMeister, TGIF, DMR+, FreeDMR, HBlink und viele weitere Netze.
📡 D-STAR
Eine der beliebtesten digitalen Betriebsarten, entwickelt von der IARU. WPSD bietet eine vereinfachte Konfiguration für die Verbindung zu den D-STAR-Reflektoren weltweit und erleichtert so internationale Verbindungen.
📡 Yaesu System Fusion (YSF/C4FM)
Digitale Betriebsart, 2013 von Yaesu eingeführt. WPSD bietet volle YSF-Unterstützung mit erweiterter Verwaltung von Räumen und Reflektoren für eine optimale Nutzung dieser Technik.
📡 P25 (Project 25)
In Nordamerika von Behörden und Blaulichtorganisationen weit verbreitete Betriebsart. WPSD bietet volle Unterstützung mit Verwaltung von Gesprächsgruppen und P25-Reflektoren.
📡 NXDN
Digitales Protokoll, gemeinsam von Kenwood und Icom entwickelt. WPSD unterstützt auch dieses Protokoll und deckt so alle wichtigen digitalen Betriebsarten ab.
Kompatible Hardware
WPSD steht als installierbares Disk-Image für zahlreiche Plattformen und Geräte zur Verfügung. Dank dieser Flexibilität können Sie die Hardware wählen, die am besten zu Ihren Bedürfnissen und Ihrem Budget passt.
🍓 Raspberry Pi (empfohlen)
- Raspberry Pi 5 - Alle RAM-Varianten (2/4/8/16 GB)
- Raspberry Pi 4 - Hervorragendes Preis-Leistungs-Verhältnis
- Raspberry Pi 3 - Empfohlenes Minimum für alle Funktionen
- Raspberry Pi 2 - Kompatibel, aber mit eingeschränkter Leistung
- Raspberry Pi Zero 2W - Kompakt und effizient
⚠️ Wichtiger Hinweis: Der Raspberry Pi Zero W der ersten Generation (Single-Core v1.1) wird nicht unterstützt: Er stammt aus dem Jahr 2015 und ist für den grossen Funktionsumfang von WPSD zu langsam. Es wird dringend empfohlen, mindestens einen Raspberry Pi 3 oder einen Pi Zero 2W zu verwenden, um alle Funktionen nutzen zu können.
🔧 Weitere kompatible Plattformen
- Orange Pi - Verschiedene Varianten unterstützt
- Nano Pi Neo - Kompakte Lösung
- ZUMSpot - Betriebsbereiter Hotspot
- DVMEGA - Mit nativer Unterstützung
- BridgeCom-Serie - Professionelle Lösungen
Anbieter wie ZUMradio, DVMEGA und BridgeCom verwenden auf ihren Produkten die offiziellen WPSD-Disk-Images, die nach ihren genauen Spezifikationen erstellt und dank der Open-Source-Lizenz kostenlos verteilt werden.
Installation und Erstkonfiguration
Hardware-Voraussetzungen
- Eine microSD-Karte mit mindestens 8 GB (Class 10 empfohlen)
- Ein Tool zum Schreiben von Images wie Balena Etcher oder Raspberry Pi Imager
- Eine stabile Internetverbindung für den Hotspot
- Ein Computer für die Erstkonfiguration
- Optional: ein Nextion-Display für die lokale Anzeige
Installation Schritt für Schritt
- Laden Sie das passende Disk-Image für Ihr Gerät bzw. Ihre Plattform von der offiziellen Website w0chp.radio/wpsd herunter
- Schreiben Sie das Image mit Balena Etcher oder Raspberry Pi Imager auf Ihre SD-Karte (die .xz-Datei wird automatisch entpackt)
- Stecken Sie die SD-Karte in Ihren Hotspot und schalten Sie ihn ein
- Warten Sie beim ersten Start etwa 5 bis 10 Minuten (das Dateisystem wird automatisch erweitert und das System initialisiert)
- Verbinden Sie sich mit dem temporären WLAN "WPSD-Setup", das der Hotspot automatisch erstellt
- Rufen Sie das Dashboard in Ihrem Webbrowser unter http://wpsd.local auf
- Konfigurieren Sie Ihr dauerhaftes WLAN im Abschnitt "Wireless Configuration"
- Starten Sie den Hotspot neu, um die WLAN-Einstellungen zu übernehmen
- Konfigurieren Sie Ihr Rufzeichen, Ihre DMR-ID und weitere persönliche Einstellungen
- Wählen und konfigurieren Sie die Betriebsarten, die Sie nutzen möchten
⚠️ Wichtig: Wenn Sie Raspberry Pi Imager verwenden, nutzen Sie NICHT die "erweiterten Optionen", um einen Benutzer anzulegen oder das Passwort zu ändern. WPSD verwaltet diese Einstellungen beim ersten Start automatisch.
💡 Tipp: Es wird dringend empfohlen, vor der Konfiguration Ihres Hotspots ein Update durchzuführen. Gehen Sie nach dem Anmelden zu Admin → Update und warten Sie, bis das Update abgeschlossen ist. So verfügen Sie über die neuesten Funktionen und Korrekturen.
DMRGateway-Architektur: das Herz des DMR-Systems
Eine wichtige Neuerung in WPSD ist der Wechsel zu DMRGateway anstelle des älteren internen DMR-Codes. DMRGateway ist nun die EINZIGE unterstützte Art, DMR in WPSD zu konfigurieren und zu nutzen. Diese moderne Architektur bietet den Nutzern erhebliche Vorteile.
Was ist DMRGateway?
DMRGateway ist eine DMR-Routing-Software, mit der Sie Ihren Hotspot gleichzeitig mit mehreren DMR-Netzen verbinden können. Anders als das alte System "Direct Mode", das nur eine einzige Verbindung zu einem DMR-Master erlaubte, bietet DMRGateway eine bisher unerreichte Flexibilität.
Fähigkeiten von DMRGateway:
- Verbindung zu bis zu 6 DMR-Netzen gleichzeitig
- Intelligentes Routing des DMR-Verkehrs zwischen den verschiedenen Netzen
- Eigene Regeln zur Steuerung des Verkehrs
- Unterstützung von Präfixen, um Kollisionen zwischen Talkgroups zu vermeiden
- Schneller Wechsel zwischen Netzen ohne komplette Neukonfiguration
Verwaltung der Talkgroup-Präfixe
Wenn Sie mehrere DMR-Netze im DMRGateway-Modus nutzen, verlangen die meisten Netze Talkgroup-Präfixe, um Überschneidungen und Nummernkollisionen zwischen den verschiedenen DMR-Netzen zu vermeiden. So verwaltet WPSD diese Präfixe:
| DMR-Netz | Präfix | Anwendungsbeispiel |
|---|---|---|
| BrandMeister | 2 (oder keines, wenn primäres Netz) | TG 228 für den Zugang zu TG 28 |
| DMR+ / FreeDMR / HB-Link | 8 | TG 8228 für den Zugang zu TG 228 |
| DMR2YSF / DMR2NXDN (Cross-Over) | 7 | TG 7 für Cross-Modes |
| TGIF-Netz | 5 | TG 5228 für TGIF TG 228 |
| SystemX-Netz | 4 | TG 4228 für SystemX TG 228 |
| XLX-Netz | 6 | TG 6 + Modul zum Wechseln |
| Eigenes DMR-Netz | 9 | TG 9228 (mit Automatic Rewrite Rules) |
🎯 Primäres Netz: Auf der Konfigurationsseite kann ein Netz als primäres Netz gewählt werden. Standardmässig ist dies BrandMeister, für das kein Präfix verwendet wird. Sie können die BrandMeister-Talkgroups also ganz normal nutzen (zum Beispiel TG 228 statt 2228) und haben über die jeweiligen Präfixe trotzdem Zugang zu den anderen Netzen.
Warum Präfixe nötig sind
Präfixe sind aus zwei Hauptgründen unverzichtbar:
- Kollisionen vermeiden: Verschiedene DMR-Netze verwenden oft dieselben Talkgroup-Nummern. Ohne Präfixe liesse sich TG 228 von BrandMeister nicht von TG 228 von TGIF unterscheiden.
- Namensabfrage ermöglichen: Dank der Präfixe kann WPSD die Namen der Talkgroups automatisch in der Oberfläche anzeigen, was das Erkennen aktiver TGs erleichtert.
Wichtigste Funktionen des Dashboards

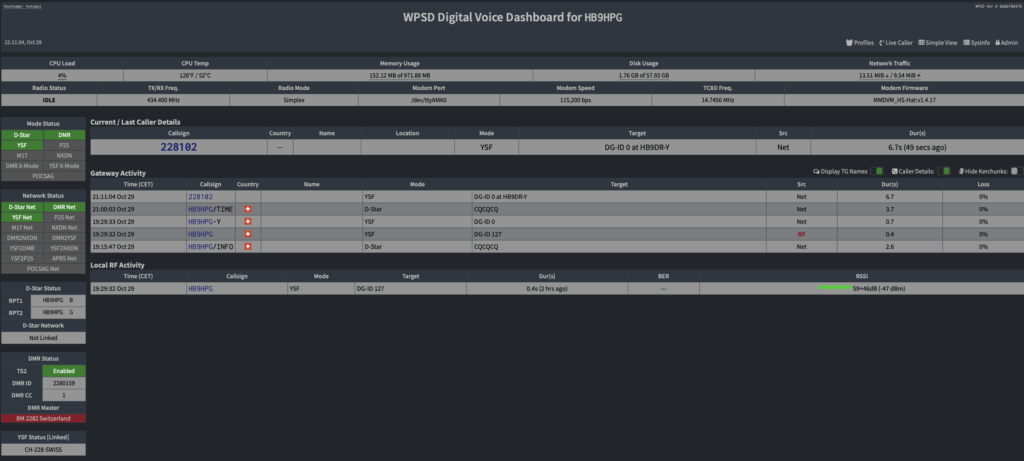

Das WPSD-Dashboard bietet eine moderne, intuitive Oberfläche, um Ihren Hotspot in Echtzeit zu überwachen und zu verwalten. Die Benutzeroberfläche wurde gegenüber Pi-Star deutlich verbessert: grössere Bedienelemente, aktualisierte Schriften und ein aufgeräumtes Design.
Hauptoberfläche (Dashboard)
- Anzeige der letzten Verbindungen: Das Dashboard zeigt die Angaben zur aktuellen und zur letzten Gegenstation (Name, Rufzeichen, Standort, sofern verfügbar)
- Namen der Talkgroups: Die Namen der Talkgroups werden automatisch in den Zielfeldern angezeigt (Unterstützung für BrandMeister DMR, NXDN und P25)
- Länderflaggen: WPSD zeigt zu den Rufzeichen Länderflaggen an und erleichtert so die geografische Zuordnung
- Status der Betriebsarten: Echtzeitanzeige des Zustands jeder aktivierten Betriebsart (TX/RX/Idle)
- Systeminformationen: CPU-Temperatur, Uptime, Softwareversion
Erweiterte Verwaltungsfunktionen
Instant Mode Manager
Mit dem Instant Mode Manager können Sie ausgewählte Betriebsarten sofort pausieren oder wieder aktivieren, ohne über die komplette Konfigurationsseite gehen zu müssen. Das ist besonders praktisch, um an bestimmten Funkrunden teilzunehmen, die Aktivität einer stark belegten Betriebsart zu dämpfen oder die "Mode-Monopolisierung" vorübergehend zu verhindern.
Link Manager
WPSD enthält eigene Link Manager für YSF, NXDN, P25 und M17, mit denen Sie Links, Räume, Reflektoren und Talkgroups im laufenden Betrieb direkt auf der Administrationsseite wechseln können. Wechseln Sie mit einem Klick zwischen Reflektoren oder Räumen, ganz ohne Neukonfiguration.
DMR Network Manager
Mit dem DMR Network Manager lassen sich die konfigurierten DMR-Netze sofort aktivieren oder deaktivieren und XLX-Reflektoren und Module rasch wechseln. Das ist äusserst praktisch, um zu aktive Netze oder Talkgroups vorübergehend zu pausieren, die Timeslots zu steuern und statische Talkgroups zu verwalten.
Profilverwaltung
Der Profile Manager ist eine leistungsstarke Funktion, mit der Sie mehrere vollständige Konfigurationen speichern und sofort zwischen ihnen wechseln können. Sie können Profile für verschiedene Situationen anlegen:
Alltagsprofil
Standardkonfiguration mit allen bevorzugten Betriebsarten, aktiviert für den normalen täglichen Gebrauch.
Profil Anlass/Funkrunde
Nur eine Betriebsart aktiviert, optimiert für die Teilnahme an einer bestimmten Funkrunde oder Veranstaltung ohne Störungen.
Reiseprofil
Mobile Konfiguration mit Frequenzen und Netzen, die auf Ihre Reisen abgestimmt sind.
Mehrbenutzerprofil
Verschiedene Profile für verschiedene Nutzer oder Rufzeichen (ideal für Clubs).
Update-System
WPSD verfolgt einen "Rolling Release"-Ansatz (fortlaufende Veröffentlichung): Updates mit neuen Funktionen, Fehlerbehebungen und Sicherheitsverbesserungen erscheinen in kurzen Abständen.
Automatische nächtliche Updates
Nach der Installation wird WPSD durch den eingebauten nächtlichen Update-Prozess zwischen 1.00 und 3.59 Uhr Ortszeit automatisch aktuell gehalten. Es wird dringend empfohlen, den Hotspot rund um die Uhr eingeschaltet zu lassen, damit Sie von den automatischen nächtlichen Updates profitieren.
💡 Empfehlung: Da WPSD fortlaufend weiterentwickelt wird, sind Updates schnell und häufig. So verfügen Sie stets über die neuesten Verbesserungen.
Multimode- und Cross-Mode-Konfiguration
Eine der grossen Stärken von WPSD ist die Fähigkeit, mehrere Betriebsarten gleichzeitig zu verwalten. Sie können DMR + D-STAR, YSF + P25, NXDN + M17 oder sogar alle Betriebsarten gleichzeitig aktivieren und nutzen, sofern Ihre Hardware dies erlaubt.
Cross-Mode-Funktionen
WPSD ermöglicht Cross-Mode-Kommunikation zwischen bestimmten digitalen Sprachprotokollen. Diese bahnbrechende Funktion erlaubt es Nutzern verschiedener Betriebsarten, miteinander zu kommunizieren, und erweitert die Möglichkeiten erheblich.
Unterstützte Brücken: DMR zu YSF, DMR zu NXDN, DMR zu P25 und DMR zu D-STAR.
Vorteile von WPSD für Funkamateure
Verbindung zu 6 DMR-Netzen gleichzeitig
Zentrale und intuitive Weboberfläche
Volle Unterstützung für M17 und neue Betriebsarten
Vom einfachen Hotspot bis zum ausgebauten Relais
Immer aktuell, ohne Eingriff
Kostenlos, mit aktiver Community
Mit einem Klick zwischen Konfigurationen wechseln
Kommunikation zwischen verschiedenen Betriebsarten
Unterschiede zu Pi-Star
Obwohl WPSD als Fork von Pi-Star begann, hat es sich deutlich davon entfernt und ist heute eine eigenständige Software mit eigener Vision und eigenem Weg.
🔄 Moderne DMR-Architektur
DMRGateway zwingend statt Direct Mode. Ermöglicht die Verbindung zu 6 Netzen gleichzeitig.
⚡ Häufige Updates
WPSD erhält regelmässig Updates mit neuen Funktionen und Korrekturen.
💻 Modernisierte Oberfläche
Überarbeitetes Dashboard mit intuitiverer Bedienung und modernem Design.
🎯 Intelligente Manager
Manager für Betriebsarten, Links und Netze für schnelle Wechsel ohne Neukonfiguration.
Community und Support
Die WPSD-Community ist aktiv und hilfsbereit. Support erhalten Sie über:
- Facebook-Gruppe: Aktive Community mit Tausenden von Nutzern
- Discord-Server: Austausch in Echtzeit mit Nutzern und Entwicklern
- Benutzerhandbuch: Vollständige, laufend aktualisierte Online-Dokumentation
- Offizielle Website: w0chp.radio/wpsd für Downloads und News
Fazit
WPSD ist wahrhaftig die moderne Weiterentwicklung der Verwaltung von Amateurfunk-Hotspots und bietet eine vollständige, leistungsstarke Funktionspalette für alle gängigen digitalen Sprachbetriebsarten. Die auf DMRGateway basierende Architektur, die erweiterten Manager für Betriebsarten und Netze, das flexible Profilsystem und die fortlaufenden Updates machen es zur ersten Wahl für Funkamateure jeden Niveaus.
Ob Sie als Einsteiger die digitalen Betriebsarten entdecken möchten oder als erfahrener Nutzer erweiterte Konfigurationen und maximale Flexibilität brauchen: WPSD bietet die nötigen Werkzeuge und Möglichkeiten für Ihre Bedürfnisse.
