📡 Antenne Yagi : Le Guide Complet pour Radioamateurs
De la théorie à la pratique — tout comprendre sur l'antenne directive la plus populaire
L'antenne Yagi-Uda est l'antenne directive par excellence du radioamateur. Du HF au UHF, elle offre un gain élevé, une construction accessible et des performances remarquables. Ce guide vous accompagne de la théorie fondamentale aux recommandations pratiques pour choisir, construire ou acheter votre Yagi.
📚 Histoire et principe de l'antenne Yagi
L'antenne Yagi-Uda a été inventée en 1926 par le professeur japonais Shintaro Uda de l'Université impériale du Tohoku, puis popularisée internationalement par son collègue Hidetsugu Yagi qui publia les travaux en anglais. Bien que le nom correct soit « Yagi-Uda », l'usage courant a retenu le terme « Yagi ».
Le principe fondamental repose sur l'interaction électromagnétique entre plusieurs éléments conducteurs parallèles. Un seul élément est connecté à la ligne de transmission (l'élément actif ou driven element), tandis que les autres éléments agissent comme parasites : ils captent l'énergie rayonnée, la re-rayonnent avec un déphasage contrôlé, créant ainsi une interférence constructive dans une direction privilégiée.
🔧 Anatomie d'une antenne Yagi
Une antenne Yagi se compose de trois types d'éléments disposés parallèlement sur un support appelé boom :
Élément actif (Driven Element)
C'est le seul élément connecté au câble coaxial. Il s'agit généralement d'un dipôle (environ λ/2) qui peut être droit ou replié (folded dipole). C'est lui qui convertit le signal électrique en onde radio (et vice versa en réception).
Réflecteur (Reflector)
Placé derrière l'élément actif, il est légèrement plus long (environ 5% de plus que le driven). Il réfléchit l'énergie vers l'avant, améliorant le gain et le rapport avant/arrière. Une Yagi n'a généralement qu'un seul réflecteur.
Directeurs (Directors)
Placés devant l'élément actif, ils sont progressivement plus courts (environ 5% de moins). Chaque directeur ajouté augmente le gain et affine le lobe de rayonnement. On peut en avoir de 1 à plus de 20.
Boom (Support)
La barre horizontale qui supporte tous les éléments. Il peut être en aluminium, fibre de verre ou même en bois. Sa section (ronde ou carrée) et son diamètre influencent légèrement les dimensions des éléments.
Figure 1 — Schéma d'une antenne Yagi 3 éléments (réflecteur + driven + directeur)
📊 Paramètres clés d'une antenne Yagi
Pour bien choisir ou concevoir une antenne Yagi, il faut comprendre ses paramètres fondamentaux :
Gain (dBi / dBd)
Le gain mesure la capacité de l'antenne à concentrer l'énergie dans une direction. Il s'exprime en dBi (par rapport à une antenne isotrope) ou en dBd (par rapport à un dipôle). La relation est simple :
Le gain augmente avec le nombre d'éléments, mais de façon logarithmique : les premiers directeurs apportent beaucoup, les suivants de moins en moins.
| Nombre d'éléments | Gain typique (dBd) | Gain typique (dBi) | Longueur du boom |
|---|---|---|---|
| 2 (réflecteur + driven) | 3 – 4 dBd | 5.1 – 6.1 dBi | ≈ 0.15 – 0.20λ |
| 3 | 5 – 6 dBd | 7.1 – 8.1 dBi | ≈ 0.30 – 0.40λ |
| 5 | 7 – 9 dBd | 9.1 – 11.1 dBi | ≈ 0.80 – 1.2λ |
| 7 | 9 – 11 dBd | 11.1 – 13.1 dBi | ≈ 1.5 – 2.0λ |
| 10+ | 11 – 14 dBd | 13.1 – 16.1 dBi | ≈ 2.5 – 4.0λ |
Rapport avant/arrière (F/B)
Le rapport Front-to-Back (F/B) indique combien de dB de différence il y a entre le rayonnement vers l'avant et vers l'arrière. Un bon F/B (> 20 dB) permet de rejeter les signaux parasites venant de l'arrière, ce qui est très utile en VHF/UHF pour éviter les interférences.
Impédance et ROS
L'impédance au point d'alimentation d'une Yagi varie selon la conception. Un dipôle droit donne environ 20-30 Ω, ce qui nécessite un système d'adaptation (balun, gamma match, hairpin match) pour atteindre les 50 Ω standard du câble coaxial. Un folded dipole (dipôle replié) donne une impédance plus élevée (~200-300 Ω), qu'on ramène à 50 Ω avec un balun 4:1.
Bande passante
La bande passante d'une Yagi est la plage de fréquences sur laquelle le ROS reste acceptable. Les Yagi à peu d'éléments ont généralement une bande passante plus large. Les Yagi longues (nombreux éléments) ont un gain plus élevé mais une bande passante plus étroite, ce qui est une considération importante pour les bandes HF larges comme le 10 mètres.
Angle d'ouverture
L'angle d'ouverture (ou beamwidth) à -3 dB définit la largeur du faisceau principal. Plus le gain est élevé, plus l'angle est étroit. Pour les contacts DX, un faisceau étroit est souhaitable ; pour une utilisation locale, un angle plus large est préférable.
📐 Formules de dimensionnement
Les dimensions d'une antenne Yagi sont directement liées à la longueur d'onde (λ) de la fréquence de travail. Voici les formules fondamentales :
Réflecteur ≈ 0.495 × λ Élément actif ≈ 0.473 × λ Directeur 1 ≈ 0.440 × λ Directeur 2 ≈ 0.435 × λ Directeur 3 ≈ 0.430 × λ
Espacement réflecteur–driven ≈ 0.20 × λ Espacement driven–directeur ≈ 0.15 × λ Espacement entre directeurs ≈ 0.20 – 0.30 × λ
Exemples de dimensions calculées
| Bande | Fréquence centre | λ | Réflecteur | Driven | Directeur 1 |
|---|---|---|---|---|---|
| 10 m | 28.5 MHz | 10.53 m | 5.21 m | 4.98 m | 4.63 m |
| 6 m | 50.15 MHz | 5.98 m | 2.96 m | 2.83 m | 2.63 m |
| 2 m | 145.0 MHz | 2.07 m | 1.02 m | 0.98 m | 0.91 m |
| 70 cm | 435.0 MHz | 0.69 m | 34.1 cm | 32.6 cm | 30.3 cm |
| 23 cm | 1296.0 MHz | 23.1 cm | 11.5 cm | 10.9 cm | 10.2 cm |
📻 Types d'antennes Yagi
Yagi monobande
L'antenne Yagi monobande est optimisée pour une seule bande de fréquence. Elle offre les meilleures performances en termes de gain, de rapport F/B et de bande passante. C'est le choix idéal lorsque vous opérez principalement sur une bande spécifique.
Yagi multibande (tribande)
Les Yagi tribandes couvrent typiquement les bandes 20m, 15m et 10m (14, 21 et 28 MHz). Elles utilisent des éléments piégés (trapped elements) ou des éléments entrelacés. Le compromis est une bande passante et un gain légèrement inférieurs à une monobande, mais avec l'avantage de ne monter qu'une seule antenne.
Yagi log-périodique (LPDA)
Bien que techniquement différente d'une Yagi pure, la LPDA (Log-Periodic Dipole Array) est souvent comparée. Elle couvre une très large bande de fréquences avec un gain modéré et constant. Idéale pour les opérateurs qui veulent couvrir toutes les bandes HF avec une seule antenne.
Yagi croisée (X-Yagi)
Utilisée principalement pour les communications satellite et le trafic EME (Earth-Moon-Earth), la Yagi croisée combine deux Yagi perpendiculaires pour générer une polarisation circulaire, essentielle pour compenser la rotation de Faraday des signaux traversant l'ionosphère.
Yagi à large bande (OWA)
Les designs OWA (Optimized Wideband Array) utilisent un espacement et des dimensions d'éléments spécialement calculés pour offrir une impédance de 50 Ω directe sur toute la bande, sans nécessiter de système d'adaptation. Excellent choix pour les bandes VHF/UHF.
🔨 Construire sa propre antenne Yagi
La construction d'une antenne Yagi est un projet gratifiant et accessible à tout radioamateur. Voici les étapes et conseils pour réussir votre construction.
Matériaux nécessaires
- Éléments : Tube ou tige aluminium 6061-T6, diamètre 6-12 mm (VHF) ou 12-25 mm (HF)
- Boom : Tube aluminium carré ou rond, section 20-30 mm (VHF) ou 40-50 mm (HF)
- Isolants : Blocs de polyéthylène, HDPE ou Delrin pour isoler le driven du boom
- Connecteur : SO-239 ou connecteur N (recommandé en UHF) monté au point d'alimentation
- Quincaillerie : Boulons et écrous inox (A2/A4), colliers de fixation, rondelles
- Câble coaxial : RG-213 (HF) ou Aircom/Ecoflex (VHF/UHF) avec impédance 50 Ω
- Balun ou système d'adaptation : Gamma match, hairpin match, ou balun selon le design
Étapes de construction
- Choisir un design éprouvé — Ne partez pas de zéro ! Utilisez un design publié (DK7ZB, G0KSC, WA5VJB) ou simulé avec un logiciel NEC. Notez les dimensions exactes pour votre diamètre d'éléments.
- Couper les éléments — Coupez les tubes d'aluminium aux dimensions exactes. Ébavurez les extrémités. Ajoutez 1-2 mm de marge que vous pourrez ajuster lors du réglage.
- Préparer le boom — Marquez précisément les positions de chaque élément sur le boom. Percez les trous de fixation en vérifiant que les éléments seront bien perpendiculaires.
- Monter les éléments parasites — Fixez le réflecteur et les directeurs. Ces éléments peuvent être en contact électrique avec le boom si celui-ci est conducteur (cela fait partie du calcul NEC).
- Monter l'élément actif — Installez l'élément actif avec son isolant. Montez le connecteur coaxial et le système d'adaptation (gamma match, hairpin, etc.).

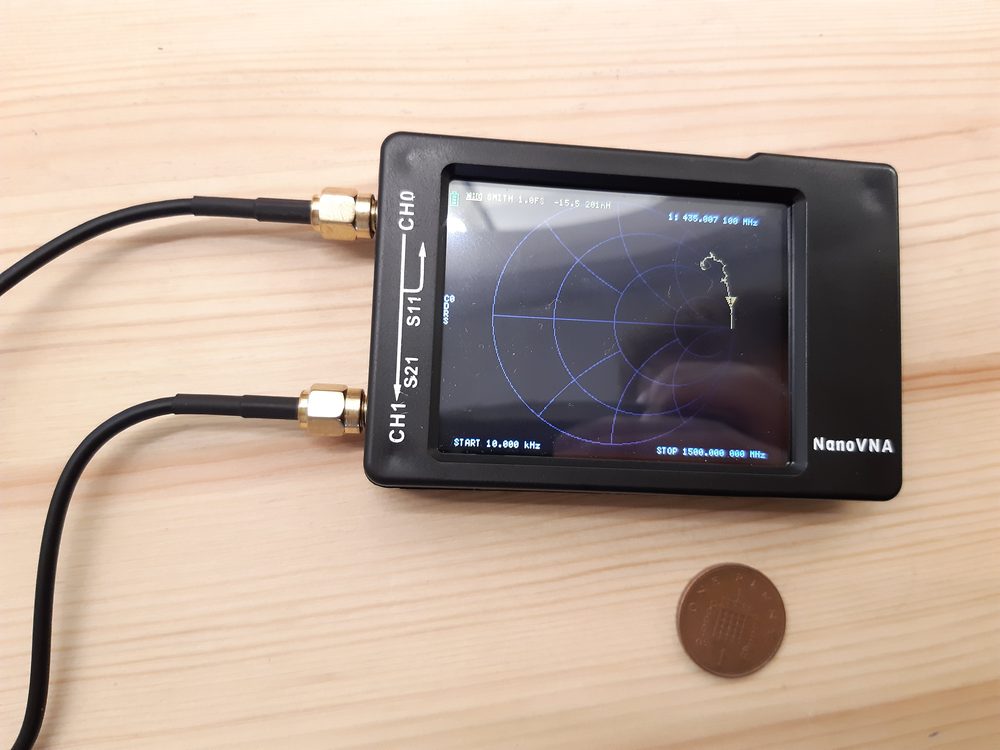

- Régler l'antenne — Avec un analyseur d'antenne (NanoVNA, RigExpert), mesurez le ROS et ajustez la longueur de l'élément actif et du système d'adaptation pour obtenir un ROS minimum sur la fréquence souhaitée.
- Étanchéifier — Protégez toutes les connexions avec du ruban auto-vulcanisant et/ou du mastic silicone. Appliquez de la graisse de contact sur les fixations aluminium pour prévenir la corrosion galvanique.
Logiciels de simulation recommandés
| Logiciel | Plateforme | Prix | Description |
|---|---|---|---|
| MMANA-GAL | Windows | Gratuit | Excellent pour débuter, interface intuitive, optimiseur intégré |
| 4nec2 | Windows | Gratuit | Basé sur NEC-2, très puissant, visualisation 3D des diagrammes |
| EZNEC | Windows | Payant (~89 USD) | Référence pour les radioamateurs, précis, excellente documentation |
| EZNEC Demo | Windows | Gratuit | Version limitée à 20 segments, suffisante pour des Yagi simples |
| YagiCAD | Windows | Gratuit | Spécialisé Yagi, calcul rapide, bibliothèque de designs |
| xnec2c | Linux | Gratuit | Port NEC-2 pour Linux, interface GTK, visualisation en temps réel |
⚡ Systèmes d'adaptation d'impédance
L'impédance d'une antenne Yagi au point d'alimentation est rarement 50 Ω. Voici les principales méthodes pour adapter l'impédance :
Gamma Match
Un conducteur parallèle relié au boom et connecté à un point de l'élément actif via un condensateur variable. Solution robuste et réglable, très populaire sur les Yagi HF commerciales. Permet d'adapter des impédances de 15-30 Ω à 50 Ω.
Hairpin Match (Beta Match)
Un court-circuit en forme de U (hairpin) connecté aux bornes du dipôle fendu. Simple, efficace et sans pièces mobiles. Utilisé sur de nombreuses Yagi commerciales modernes (Cushcraft, M2).
Balun 4:1 + Folded Dipole
Le dipôle replié offre une impédance d'environ 200-300 Ω, ramenée à 50 Ω par un balun 4:1. Bande passante large et excellente symétrie. Populaire en VHF/UHF.
Quart d'onde 75 Ω (DK7ZB)
Un tronçon de câble coaxial 75 Ω de longueur λ/4 transforme l'impédance de ~28 Ω en ~200 Ω... Non : il transforme 28 Ω en 200 Ω si c'est du 75 Ω. En fait : Z_out = Z_cable² / Z_in = 75²/112.5 = 50 Ω pour une Yagi à 112.5 Ω. La méthode DK7ZB utilise un design à 28 Ω avec câble 37.5 Ω ou un rapport adapté. Solution élégante et sans pertes pour les Yagi VHF.
🏗️ Installation et mise en station
Hauteur de montage
La hauteur d'une antenne Yagi au-dessus du sol influence directement son angle de tir (take-off angle). Pour le DX (longue distance), on recherche un angle bas :
| Hauteur (en λ) | Angle de tir principal | Usage recommandé |
|---|---|---|
| 0.25λ (quart d'onde) | ~45° | Communications régionales / NVIS |
| 0.5λ (demi-onde) | ~30° | Usage général, bon compromis |
| 1.0λ (une onde) | ~15° | DX longue distance |
| 1.5λ ou plus | ~10° ou moins | DX optimal, compétition |

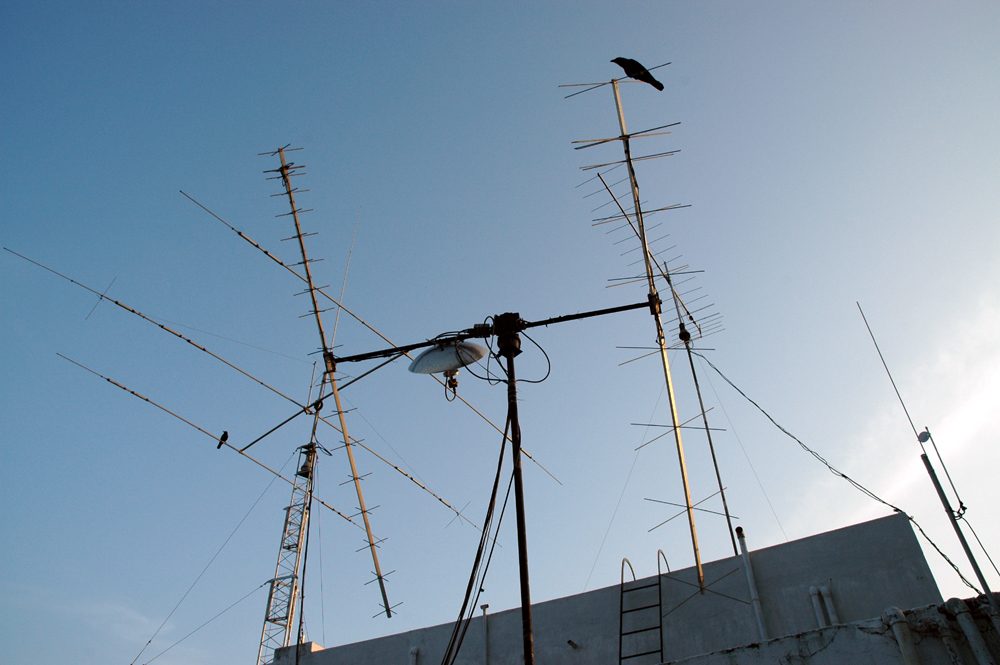

Le rotor d'antenne
Pour exploiter pleinement la directivité d'une Yagi, un rotor (rotateur) est indispensable. Il permet d'orienter l'antenne dans la direction souhaitée.
| Modèle | Couple | Usage | Prix indicatif |
|---|---|---|---|
| Yaesu G-450C | 450 kg·cm | Yagi VHF/UHF légères, petites HF | ~450 CHF |
| Yaesu G-650C | 650 kg·cm | Yagi tribandes moyennes | ~550 CHF |
| Yaesu G-1000DXC | 1000 kg·cm | Yagi tribandes, stacks VHF | ~750 CHF |
| Yaesu G-2800DXC | 2800 kg·cm | Grandes Yagi HF, arrays | ~1'500 CHF |
| Prosistel D | Variable | Fabrication italienne, très robuste | ~800-2'000 CHF |
Câblage coaxial
Le choix du câble coaxial est critique, surtout en VHF/UHF où les pertes sont significatives :
| Câble | Perte à 145 MHz (/100m) | Perte à 435 MHz (/100m) | Usage |
|---|---|---|---|
| RG-58 | 15.5 dB | 28.5 dB | Liaisons courtes uniquement (<5 m) |
| RG-213 | 7.8 dB | 14.5 dB | HF, VHF courtes distances |
| Aircell 7 | 5.9 dB | 10.8 dB | VHF/UHF, bon compromis |
| Ecoflex 10 | 3.6 dB | 6.5 dB | VHF/UHF, excellent choix |
| Ecoflex 15 | 2.4 dB | 4.3 dB | Longues distances, compétition |
| Aircom Plus | 3.2 dB | 5.8 dB | VHF/UHF, très performant |
🛒 Modèles commerciaux recommandés
Voici une sélection d'antennes Yagi commerciales populaires et éprouvées, disponibles en Europe :
Yagi HF (tribandes et monobandes)
| Modèle | Bandes | Éléments | Gain | Boom | Prix indicatif |
|---|---|---|---|---|---|
| Mosley TA-33-M | 20/15/10 m | 3 | 8 dBi | 3.7 m | ~600 CHF |
| Cushcraft A3S | 20/15/10 m | 3 | 8 dBi | 4.3 m | ~650 CHF |
| Hygain TH-3MK4 | 20/15/10 m | 3 | 8.5 dBi | 4.3 m | ~800 CHF |
| Optibeam OB9-5 | 20/15/10 m | 9 (5 bandes) | 9-11 dBi | 6.2 m | ~2'500 CHF |
| SteppIR DB18E | 20-6 m (continu) | 3 | 7-10 dBi | 5.5 m | ~3'000 CHF |
Yagi VHF (2 mètres — 144 MHz)
| Modèle | Éléments | Gain | Boom | Prix indicatif |
|---|---|---|---|---|
| DK7ZB 5 él. 28Ω | 5 | 9.2 dBd | 2.55 m | DIY (~50 CHF) |
| Tonna 20809 | 9 | 13.0 dBd | 3.10 m | ~120 CHF |
| Wimo X-Quad 2m | 2×8 | 11.6 dBd | 3.70 m | ~250 CHF |
| InnovAntennas LFA 8 | 8 | 12.0 dBd | 4.00 m | ~350 CHF |
| FlexaYagi FA144-10 | 10 | 13.5 dBd | 5.65 m | ~200 CHF |
Yagi UHF (70 cm — 432 MHz)
| Modèle | Éléments | Gain | Boom | Prix indicatif |
|---|---|---|---|---|
| DK7ZB 9 él. 28Ω | 9 | 12.0 dBd | 1.50 m | DIY (~30 CHF) |
| Tonna 20919 | 19 | 16.0 dBd | 2.80 m | ~110 CHF |
| Diamond A430S10 | 10 | 13.1 dBd | 1.86 m | ~100 CHF |
| M2 436CP30 | 30 | 17.5 dBd | 5.50 m | ~500 CHF |
🎯 Applications pratiques
DX HF
Une tribande sur pylône est la configuration classique pour le trafic DX sur 20/15/10 m. Avec 3 éléments à 15 m de haut, le monde entier est accessible.
Contest
En compétition, le gain et la directivité font la différence. Les stations contest utilisent souvent des stacks de Yagi (2 ou 4 antennes empilées) pour maximiser le signal.

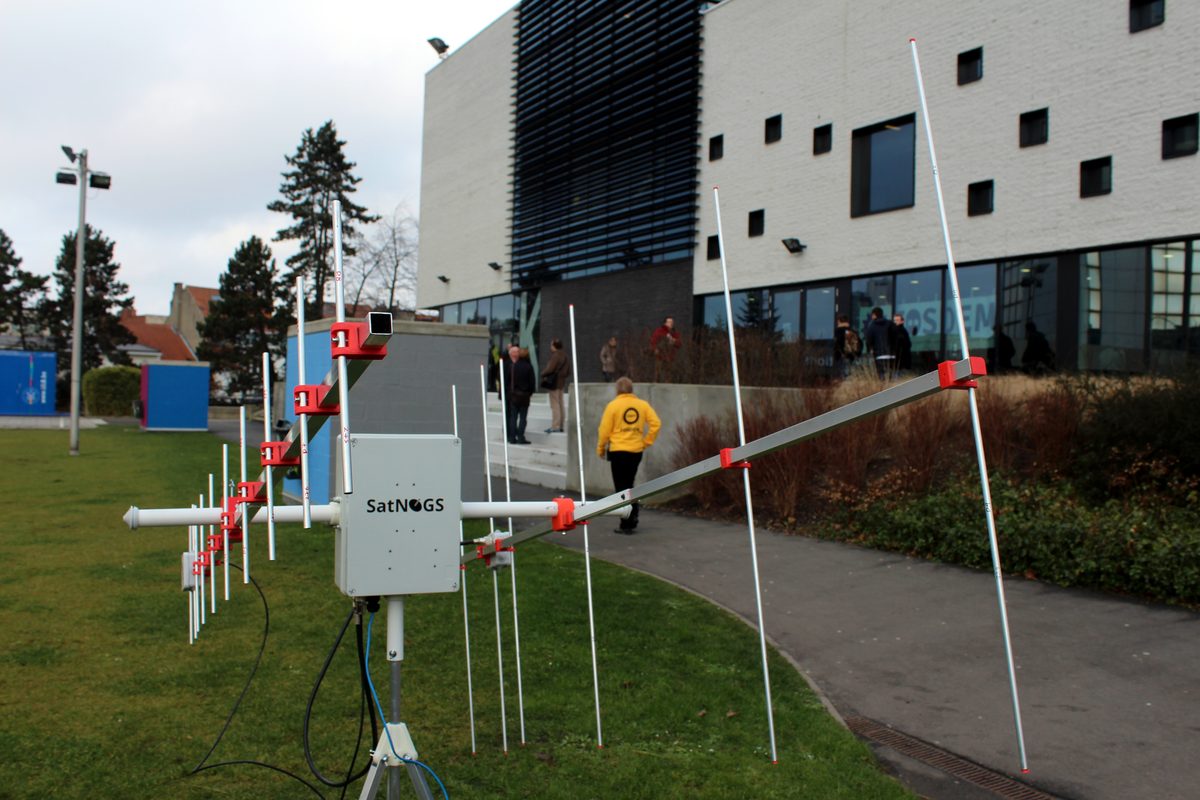

Satellite & EME
Les Yagi croisées VHF/UHF sont idéales pour le trafic satellite (ISS, QO-100) et les liaisons Terre-Lune-Terre avec de longues Yagi à haut gain.
VHF/UHF DX
En VHF, une Yagi horizontale permet d'exploiter la propagation troposphérique, les réflexions sur avions et météores, et les ouvertures sporadiques-E.
APRS & Packet
Une petite Yagi 3 éléments est parfaite pour une station passerelle (iGate) APRS directionnelle sur 144.800 MHz, avec une meilleure portée qu'une omnidirectionnelle.
Portable & SOTA
Des Yagi légères et démontables (3-5 éléments 2m) sont très populaires pour les activations SOTA. Faciles à transporter en montagne, elles offrent un gain appréciable.
🏔️ Yagi portable : SOTA et activations en montagne
Les activations SOTA (Summits On The Air) sont très populaires en Suisse, avec ses nombreux sommets cotés. Une Yagi légère en VHF est un excellent choix pour ces activités.
Critères pour une Yagi portable
Poids léger
Moins de 1 kg pour la Yagi complète. Privilégiez les éléments en aluminium fin (6 mm) ou les tiges télescopiques. Le boom peut être en fibre de verre ou en tube alu léger.
Démontable / Pliable
L'antenne doit tenir dans un sac à dos. Les éléments à vis ou à emboîtement se montent en quelques minutes. Certains modèles utilisent un ruban métallique (tape measure Yagi).
Robuste
En montagne, le vent peut être violent. Préférez une Yagi 3-5 éléments compacte plutôt qu'une longue Yagi fragile. La simplicité est reine.
Performances suffisantes
3 éléments = ~5.5 dBd de gain, parfaitement suffisant depuis un sommet. L'altitude compense largement le manque de gain par rapport à une Yagi plus grande.
🇨🇭 Contexte suisse — Antennes Yagi et réglementation
En Suisse, l'installation d'antennes extérieures est soumise à plusieurs réglementations qu'il est important de connaître :
Réglementation OFCOM
L'OFCOM (Office fédéral de la communication) délivre les concessions radioamateur (HB9 et HB3). La puissance maximale autorisée est de 1000 W PEP pour les licences HB9 (CEPT), ce qui est largement suffisant pour exploiter une Yagi. Les licences HB3 (novice) sont limitées à 100 W.
Permis de construire
L'installation d'un pylône et d'antennes directionnelles nécessite généralement un permis de construire communal. Les critères varient selon les communes, mais les points suivants sont généralement examinés :
- Hauteur du mât — Souvent limitée à 6-10 m en zone résidentielle
- Intégration paysagère — Les communes peuvent imposer des couleurs ou des hauteurs maximales
- Protection des monuments — Restrictions supplémentaires dans les zones historiques ou protégées
- Normes ORNI — L'ordonnance sur la protection contre le rayonnement non ionisant fixe des valeurs limites
- Droit du voisinage — Les voisins peuvent faire opposition pendant la mise à l'enquête
Sommets SOTA en Suisse
La Suisse est un paradis pour les activations SOTA avec plus de 1'800 sommets référencés dans l'association HB/HB0. Les Yagi portables 2 m et 70 cm sont très utilisées lors de ces activations, permettant des contacts à travers toute la Suisse et les pays voisins depuis les crêtes et sommets alpins.
Clubs et ressources locales
| Ressource | Description | Lien |
|---|---|---|
| HB9V | Club des Radioamateurs Vaudois — activités, cours, entraide | hb9v.ch |
| USKA | Association nationale — défense des droits, assistance juridique antennes | uska.ch |
| OFCOM | Régulateur fédéral — concessions, examens, réglementation | bakom.admin.ch |
| SOTA HB | Répertoire des sommets suisses pour les activations portable | sotadata.org.uk |
| Phonicom | Boutique radio amateur suisse — antennes, câbles, accessoires | phonicom.ch |
❓ Questions fréquentes
Combien d'éléments pour ma première Yagi ?
Pour débuter, une Yagi 3 éléments (1 réflecteur + 1 driven + 1 directeur) est idéale. Elle offre environ 5-6 dBd de gain, un bon rapport F/B, et une construction simple. C'est suffisant pour une nette amélioration par rapport à une antenne omnidirectionnelle.
Yagi horizontale ou verticale ?
En HF, la polarisation est généralement horizontale. En VHF/UHF, le trafic FM local utilise la polarisation verticale, tandis que le DX, le SSB et les satellites utilisent l'horizontale. Adaptez la polarisation de votre Yagi à votre mode de trafic principal.
Une Yagi a-t-elle besoin d'un balun ?
Un choke balun (1:1) est toujours recommandé au point d'alimentation pour empêcher le courant de gaine sur le câble coaxial, qui déformerait le diagramme de rayonnement et causerait des interférences dans le shack. Le système d'adaptation d'impédance (gamma match, hairpin, etc.) est une question séparée.
Puis-je utiliser une Yagi sans rotor ?
Oui ! En VHF/UHF, vous pouvez pointer votre Yagi dans une direction fixe (par exemple vers un relais éloigné ou vers une zone géographique d'intérêt). Cela reste bien plus performant qu'une omnidirectionnelle dans cette direction. En HF, un mât basculant permet de réorienter manuellement.
Quel est l'effet du boom métallique sur les éléments ?
Un boom métallique traversant les éléments (montage par le centre) raccourcit électriquement les éléments de quelques millimètres. Les logiciels de simulation (EZNEC, MMANA) intègrent cette correction. Si vous montez les éléments isolés du boom, aucune correction n'est nécessaire.
📋 Checklist avant de se lancer
- Définir votre objectif — DX HF ? VHF local ? Satellite ? SOTA ? Le choix de la bande et du nombre d'éléments en dépend directement.
- Évaluer les contraintes — Espace disponible, hauteur autorisée, budget, réglementation communale, accord du propriétaire (si locataire).
- Choisir : construire ou acheter — Le DIY est très gratifiant et économique en VHF/UHF. En HF, les antennes commerciales offrent une robustesse mécanique supérieure.
- Dimensionner le mât et le rotor — Calculez la charge au vent (surface × pression) et choisissez un rotor adapté au couple nécessaire.
- Investir dans un bon câble coaxial — Ne lésinez pas sur le câble, surtout en VHF/UHF. Les pertes de câble annulent le gain de l'antenne.
- Se procurer un analyseur d'antenne — Un NanoVNA (dès 30 CHF) permet de régler précisément votre antenne et de diagnostiquer les problèmes.
- Installer, mesurer, ajuster — Montez l'antenne à sa hauteur définitive avant le réglage final. Le sol et l'environnement influencent les paramètres.
